Дизельная электростанция БМ (Россия) HC350S3 в контейнере с АВР 2 ст. (280 кВт)

БМ (Россия) HC350S3 в контейнере с АВР 2 ст. (280 кВт) - дизельная электростанция на раме БМ (Россия) HC350S3 в контейнере с АВР 2 ст. (280 кВт) - дизельная электростанция на раме
Мощность

Номинальная350 кВА / 280 кВт

Резервная385 кВА / 308 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins NTA855-G1A

Вид исполнения:

Дизельная электростанция БМ (Россия) HC350S3 в контейнере с АВР 2 ст. (280 кВт)

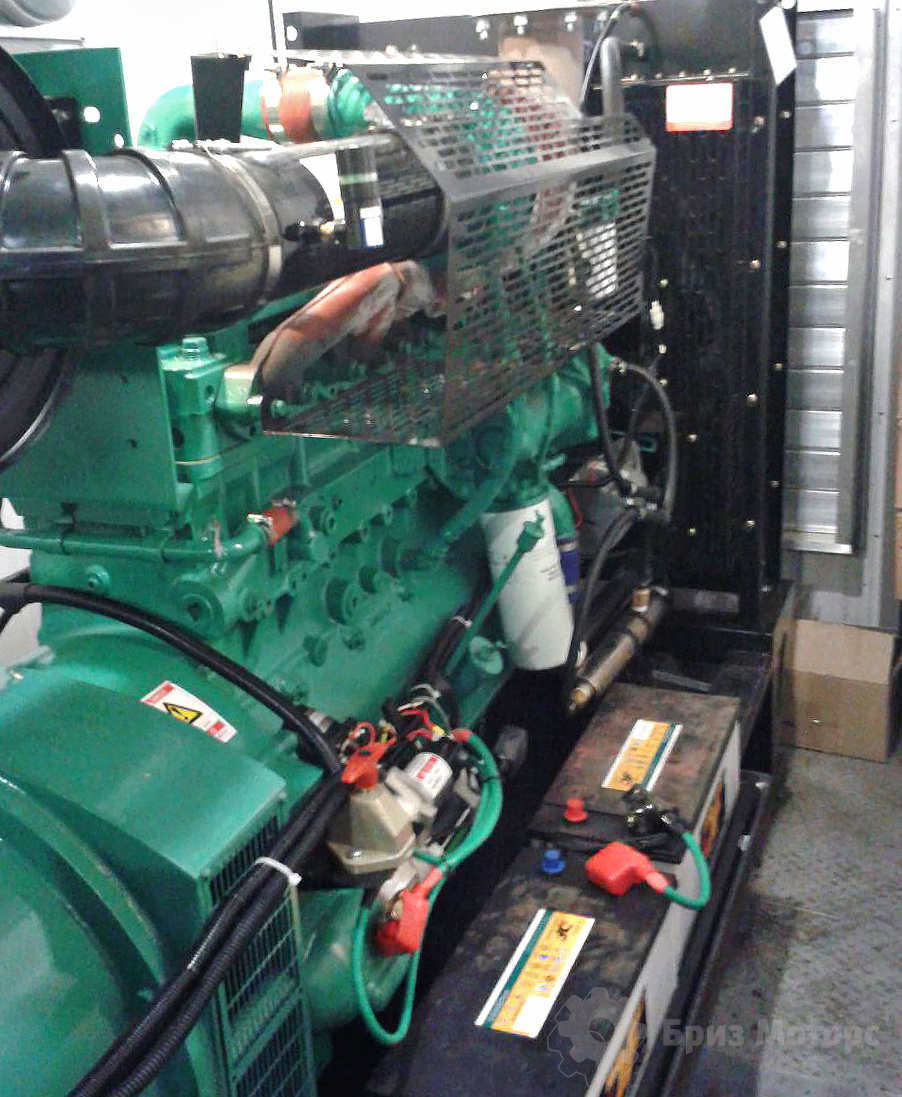

Дизель-генераторная установка HC350S3 (308 кВА), в контейнере типа «Север» с дополнительным топливным баком на 990 л., 2 степени автоматизации с АВР. Двигатель CUMMINS NTA855-G1A, дизельный, 6 –ти цилиндровый, рядного расположения, жидкостного охлаждения. Генератор Harbinger WHI4ES, 3-х фазный, одноопорный, с самовозбуждением и саморегуляцией, бесщёточный, система возбуждения SHUNT. Контроллер DSE6020
Номинальная мощность электростанции (кВт)280
Двигатель
Производитель двигателяCummins
Модель двигателяNTA855-G1A
Расход топлива при 75% нагрузке, л/час55
Генератор
Производитель генератораHarbinger
Модель генератораWHI4ES
Габариты и вес (открытое исполнение)
Масса, кг - открытая3039

Все ДГУ 280 кВт

Характеристики контейнера

Назначение – изготовление контейнеров для оборудования (ГОСТ 23118 ГОСТ 12.1.004);

Наружные размеры ДхШхВ 6000х2450х2900 мм;

Внутренние размеры ДхШхВ 4730Х2130х2280 мм;

Общая площадь 14,7 м2;

Масса 3100 кг;



Снеговая нагрузка 200 кг/м2;

Ветровая нагрузка 50 кг/м2;

Распределенная нагрузка на пол 650 кг/м2.

Расчетный срок службы 10 лет.

Степень огнестойкости ЕI- 60, EI-120;

Группа возгораемости – трудносгораемые (СНиП 2.01.02-85);

Планировка, электрооборудование, цвет контейнера дополнительно согласовываются с заказчиком.



Каркас

Каркас цельнометаллический сварной из гнутого профиля

Высота нижнего профиля 225 мм;

Ширина нижнего профиля 140 мм;

Толщина металла 3.0 мм, сталь 09Г2С;

Высота верхнего профиля 215 мм;

Ширина верхнего профиля 58 мм;

Толщина металла 2.5 мм;

Цвет каркаса RAL 5005(синий);



Стены: сэндвич-панели (ГОСТ 30247.0-94) (ГОСТ 30247.1-97);

Толщина стен 75 мм ;

Утеплитель минеральная вата ROCKWOOL плотность 118 кг / м3 (ТС №07-0663-03) или эквивалент;

Цвет по каталогу RAL 9003/9003 (белый);



Потолок: профнастил Н-8 100 мм; (ГОСТ 14918-80);

Толщина утеплителя 100 мм.

Утеплитель минеральная вата ROCKWOOL, плотность 118 кг / м3(ТС №07-0663-03) или эквивалент;

Цвет кровли RAL 9003 (белый);



Каркас пола: гнутый профиль 100 мм;

Толщина металла 3.0 мм, сталь 09Г2С;

Пол накрыт листом рифленым, толщина 4 мм сталь 3 СП (8568-77);

Утеплитель минеральная вата ROCKWOOL, плотность 118 кг / м3(ТС №07-0663-03) или эквивалент;

Толщина 100 мм;

Цвет пола RAL 7004



Дверь торцевая 1 шт.

Ширина 2130 мм;

Высота 2060 мм;

Сэндвич-панель толщина 75 мм;



Дверь входная в дизель-генераторную 1200х2060 1 шт.

Замок анти-паника «АПЕКС» или эквивалент

Доводчик 1 шт ;

Сэндвич-панель толщина 50 мм;

Цвет по каталогу RAL 9003;



Дверь боковая для обслуживания ДГУ 2 шт.

Замок анти-паника «АПЕКС» или эквивалент

Доводчик 1 шт ;

Сэндвич-панель толщина 50 мм;

Цвет по каталогу RAL 9003/9003.



Электрика



Щит собственных нужд

Автоматы защиты 10А 16А 25 А

УЗО

Освещение внутренние люминесцентные энергосберегающие лампы 4 шт;

Розетки 2 шт.

Выключатели 1 шт.

Конвектор 1.5 кВт. (ГОСТ З52161.2.30-2007, ГОСТ Р51318.14.1-2006, ГОСТ Р51317.3.2-2006) 1 шт.

Болты для заземление контейнера 2 шт.

Аварийное освещение 1 шт.



Пожарно-охранная сигнализация блок-контейнера

Автоматическая система пожарной сигнализации 1 шт.

Пожарная сигнализация предназначена для обнаружения пожара в помещении контейнера.

Состоит из следующих устройств:

- Прибор охраны - 1 шт.;

- РИП - 1 шт.

- Звуковой извещатель;

- Извещатель комбинированный;

- РНП 2 шт.

- Световой извещатель «Порошок уходи!» 1 шт.

- Световой извещатель «Порошок не входи!» 1 шт.

- Световой извещатель «Автоматика отключена» 1 шт.

- Комплект тепловых датчиков системы пожаротушения.

- Геркон на входную дверь 8 шт.

- Комплект ручного пожаротушения

- В качестве устройств автоматического пожаротушения использовать модули газового пожаротушения «Буран- 2,5», установленный на потолке 3 шт. предназначенные для тушения очагов пожаров класса А, В, С, а также оборудования находящегося под напряжением (класс Е).



Система вентиляции блок- контейнера

Исполнительным устройством системы вентиляции должны являться клапана воздушные с электроприводом «Belimo» или эквивалент. Стандартная система должна включать в себя 3 клапана - для оттока и притока воздуха.

Клапана воздушные алюминиевые (ГОСТ 12.4021-75) 3 шт.

Нерегулируемая металлическая жалюзийная решетка 2 шт.

Москитная сетка

Вентилятор 750 м3/ч



Топливная система

Емкость (пластик) 990 л. 1 шт.

Рукав для подачи топлива D-25 мм.

Рукав для подачи топлива D-40 мм.

Отвод, сгоны, хомуты, углы, муфты. Насос.

АВР (Автоматический ввод резерва)

Панель управления

Охлаждение двигателя – радиатор, термостат, трубопроводы охлаждающей жидкости

Электронный регулятор частоты оборотов

Аккумуляторные батареи с соединительными проводами, стартер

Воздушные фильтры, турбокомпрессор, впускные коллекторы

Топливные фильтры, топливные насосы, топливопроводы

Сильфонный компенсатор газовыхлопного трубопровода, сухие выхлопные коллекторы

Масляный насос, масляные фильтры, система удаления картерных газов, щуп, заливная горловина

Монтажная рама с виброизолирующими прокладками

Автомат защиты генератора

Привода низковольтного генератора, подзаряжающего аккумуляторные батареи, крыльчатки вентилятора охлаждения

Комплект эксплуатационных документов

Промышленный глушитель

Подогрев ОЖ

Зарядное устройство АКБ
