Дизельная электростанция Caterpillar 3512B в контейнере, 2 шт. склад (1 200 кВт)

Caterpillar 3512B в контейнере, 2 шт. склад (1 200 кВт) - дизельная электростанция на раме Caterpillar 3512B в контейнере, 2 шт. склад (1 200 кВт) - дизельная электростанция на раме
Мощность

Номинальная1500 кВА / 1200 кВт

Резервная1650 кВА / 1320 кВт

Напряжение380 В, 3 фазы

Двигатель

Caterpillar 3512B HD

Вид исполнения:

Дизельная электростанция Caterpillar 3512B в контейнере, 2 шт. склад (1 200 кВт)

Дизельная электростанция (генератор) 3512B (США) номинальной мощностью 1360 кВт имеет двигатель Caterpillar 3512B HD объемом 58.6 л, генератор Caterpillar SR4B.
Электростанцию Caterpillar 3512B в контейнере, 2 шт. склад выгодно купить, если вы готовы переплатить 38 700 000 рублей за бренд Caterpillar. Аналогичная ДЭС C1675 D5A - Cummins (двигатель Cummins KTA50GS8, генератор Leroy Somer), под итальянским брендом CTM, стоит 0 рублей. Сравнить характеристики >>>
Номинальная мощность электростанции (кВт)1200
Двигатель
Производитель двигателяCaterpillar
Модель двигателя3512B HD
Количество и размещение цилиндров12, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт1610
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)58.6
Объём масляной системы, л335
Удельный расход топлива, л/кВт*ч0.293
Расход топлива при 50% нагрузке, л/час188
Расход топлива при 75% нагрузке, л/час272
Расход топлива при 100% нагрузке, л/час364
Генератор
Производитель генератораCaterpillar
Модель генератораSR4B
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое5980x2092x2529
Масса, кг - открытая14670
Описание Caterpillar 3512B в контейнере, 2 шт. склад в PDF
Техническое описание Caterpillar 3512B в контейнере, 2 шт. склад

Все ДГУ 1200 кВт

Система охлаждения

Температура окружающего воздуха ºС - 43

Сопротивление радиатора воздушному потоку от вентилятора - кПа - 0.12

Вместимость системы охлаждения двигателя, с радиатором -   л 363.1

Вместимость системы охлаждения двигателя, без -  радиатора л - 156.8

Система выхлопа

Расход воздуха горения на входе - м3/мин - 123.9

Температура газов в выхлопной трубе  ºС - 445

Расход выхлопных газов - м3/мин - 313.2

Типоразмер одного выпускного фланца (внутренний диаметр) - мм - 292.0

Максимально допустимое противодавление в системе выхлопа  - кПа - 6.7

Отвод тепла

Отвод тепла к охлаждающей жидкости - (суммарный) -  кВт - 577

Отвод тепла в охладитель наддувочного воздуха - кВт - 346

Отвод тепла в выхлоп (суммарный) - кВт - 1367

Отвод тепла от двигателя в атмосферу - кВт - 130

Отвод тепла от генератора в атмосферу - кВт - 45.95

Генератор переменного тока

Пусковая характеристика при 30-процентном падении напряжения -   кВА - 4028

Типоразмер генератора -  826

Повышение температуры - ºС - 105

Воздухозаборник

Воздухоочиститель модульной конструкции с одним фильтрующим элементом для нормального режима работы с индикатором запыленности.

Система охлаждения

  • Насос рубашки охлаждения.
  • Насос контура охлаждения наддувочного воздуха*. Радиатор, рассчитанный на работу при температуре окружающего воздуха 43ºС.
  • Вентилятор радиатора и его привод с защитными кожухами. Дренажная линия с краном для слива охлаждающей жидкости.
  • Датчик уровня охлаждающей жидкости.
  • Устройство предупреждения о низком уровне охлаждающей жидкости и выключения двигателя
  • Устройство предупреждения о повышенной температуре охлаждающей жидкости и отключения двигателя

Система выхлопа

  • Выпускной коллектор
  • Фланец на выходе/выходах выполнен в соответствии со стандартом ANSI.
  • Гофрированная выпускная труба из нержавеющей стали.
  • Топливная система Фильтр грубой очистки топлива. Фильтры тонкой очистки топлива. Ручной насос для прокачки топлива.
  • Гибкие топливные шланги и трубопроводы

Генератор

  • Трехфазный, бесщеточный, со статическим регулированием Возбудитель с постоянным магнитом
  • Цифровой регулятор напряжения с трехфазным регулированием
  • Электроизоляция класса H Подъем температуры класса F Концевая заделка шин Детекторы температуры обмотки
  • Нагревательные элементы, препятствующие конденсации влаги.
  • Европейские шины

Регулятор оборотов

  • Электронный, работающий в изохронном режиме
  • Панели управления и контрольно- измерительное оборудование EMCP II (установлена на генераторе и обращена к его задней части)

Система смазки

  • Смазочное масло.
  • Шестеренчатый насос смазочного масла. Встроенный маслоохладитель смазочного масла.
  • Масляный фильтр, наливная горловина и щуп для измерения уровня масла.
  • Маслосливной патрубок с краном
  • Система эвакуации картерных газов

Монтажные средства

Балки, выполненные из конструкционной стали (330 мм). Пружинные виброамортизаторы (поставляются в разобранном виде)

Система пуска и зарядки

Электростартер(ы), 24 В Зарядочный генератор, 45 А

Аккумуляторные батареи со стойкой и кабелями Выключатель массы аккумуляторных батарей

ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+ CATERPILLAR

Панель управления с рабочим напряжением 24 В постоянного  тока.

Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.

Запираемая дверца на петлях.

Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.

Подсветка панели.

Автоматическое управление запуском и остановом. Реостат регулировки напряжения.

Надежная система дистанционного измерения параметров переменного тока.

Цифровые индикаторы:

Частоты вращения; Наработки в часах; Давления масла; Температуры охлаждающей жидкости; Напряжения постоянного тока; Линейного напряжения, фазного напряжения, фазного тока (А); Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности

Защитные устройства со световой индикацией для останова по причине:

Пониженного давления масла;

Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;

Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)

Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;

перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности

3 свободных светодиода для дополнительных индикаторов (программируемые)

3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров

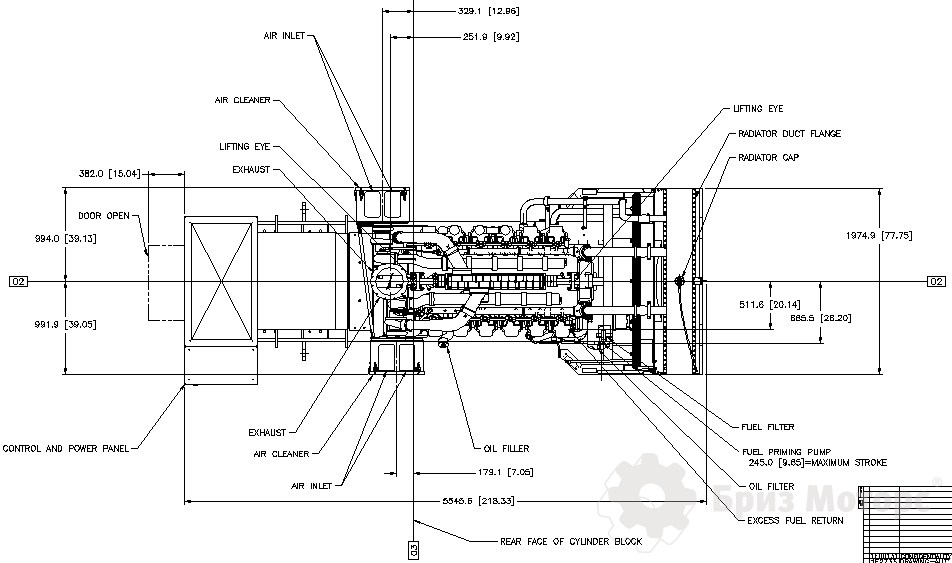

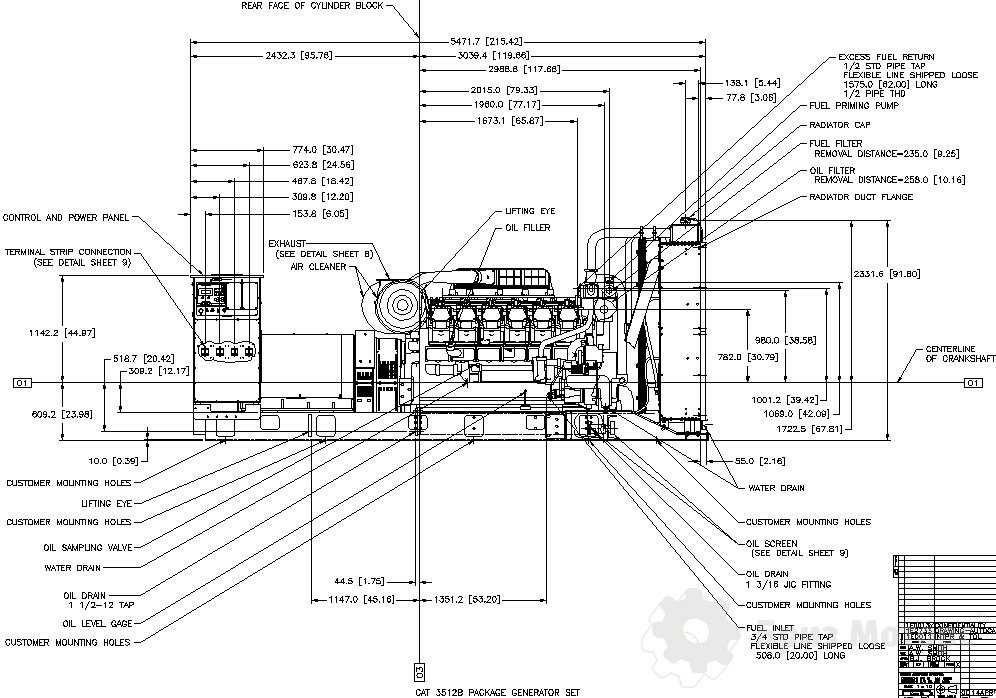

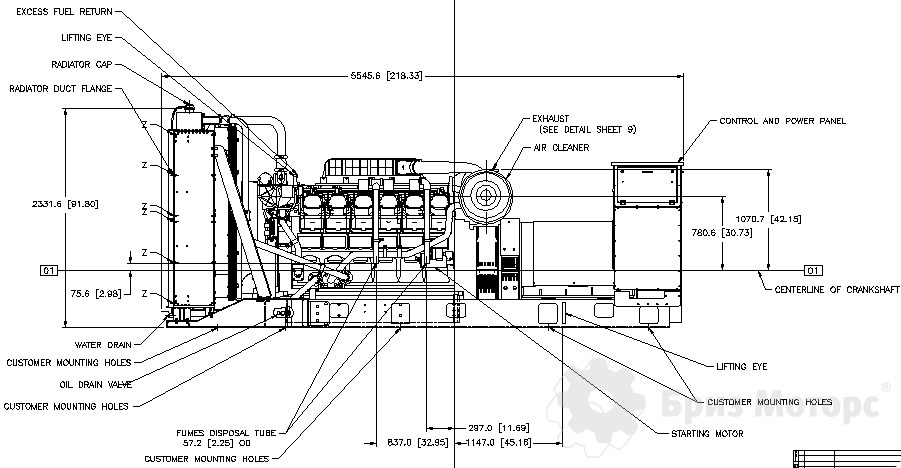

Чертеж Caterpillar 3512B (1200 кВт)

Caterpillar 3512B (1200 кВт)

Caterpillar 3512B (1200 кВт)
Caterpillar 3512B (1200 кВт)
