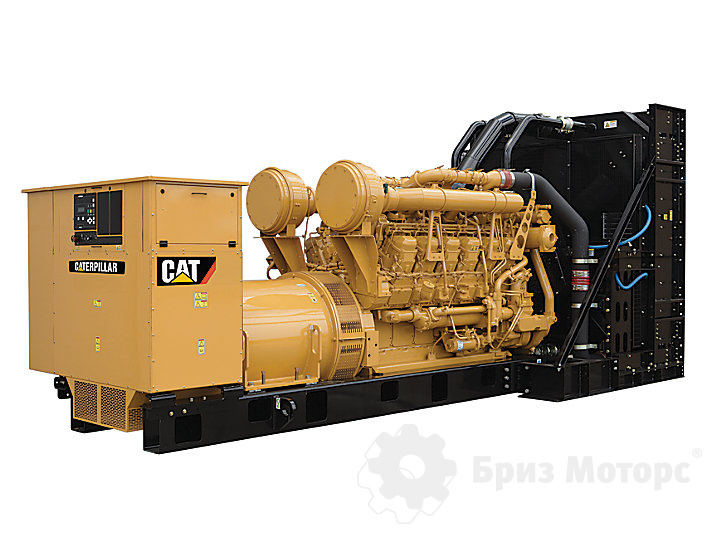

Дизельная электростанция Caterpillar 3516 (1 460 кВт)

Caterpillar 3516 (1 460 кВт) - дизельная электростанция на раме Caterpillar 3516 (1 460 кВт) - дизельная электростанция на раме
Мощность

Номинальная1825 кВА / 1460 кВт

Резервная2007 кВА / 1606 кВт

Напряжение380 В, 3 фазы

Двигатель

Caterpillar 3516

Вид исполнения:

Дизельная электростанция Caterpillar 3516 (1 460 кВт)

Дизельная электростанция (генератор) 3516 (США) номинальной мощностью 1460 кВт имеет двигатель Caterpillar 3516 объемом 69 л, генератор Caterpillar SR4B - явнополюсный, бесщеточный, с системой возбуждения с постоянными магнитами, со статическим регулированием. Схема соединения - . трехфазная, «звездой», класс защиты изоляции -. каплезащищенная, IP22. Изоляция: - стандартная установка изоляция обмоток класса H, в тропическом исполнении, износоустойчивая. Допустимое превышение максимальной частоты вращения - 150 % от номинальной. Нелинейные искажения-. менее 5% суммарного значениякоэффициента нелинейных искажений Коэффициент помех проводной связи-менее 50. Регулятор напряжения - цифровой регулятор напряжения с контролем по трем фазам, отвечает стандарту UL 508A. Топливная система - непосредственный впрыск топлива. Тип регулятора оборотов - Woodward 2301.

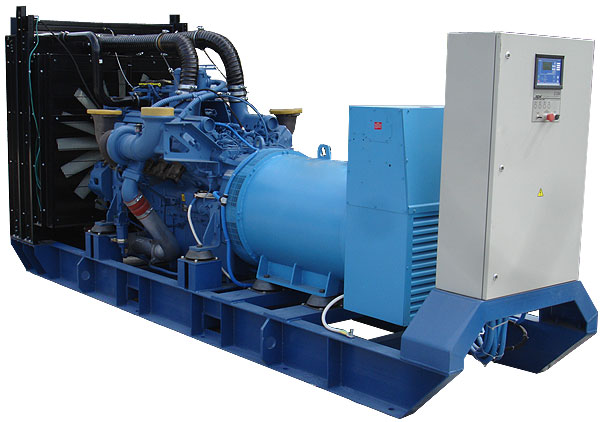

Электростанцию Caterpillar 3516 выгодно купить, если вы готовы переплатить миллионы рублей за бренд Caterpillar. Аналогичная ДЭС SP.1845 - Perkins (двигатель Perkins 4016TAG1A, генератор Leroy Somer), под итальянским брендом CTM, стоит 0 рублей. Сравнить характеристики >>>
Номинальная мощность электростанции (кВт)1460
Двигатель
Производитель двигателяCaterpillar
Модель двигателя3516
Количество и размещение цилиндров16, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт1721
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)69
Объём масляной системы, л401
Удельный расход топлива, л/кВт*ч0.291
Расход топлива при 50% нагрузке, л/час209
Расход топлива при 75% нагрузке, л/час292
Расход топлива при 100% нагрузке, л/час382
Генератор
Производитель генератораCaterpillar
Модель генератораSR4B
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23

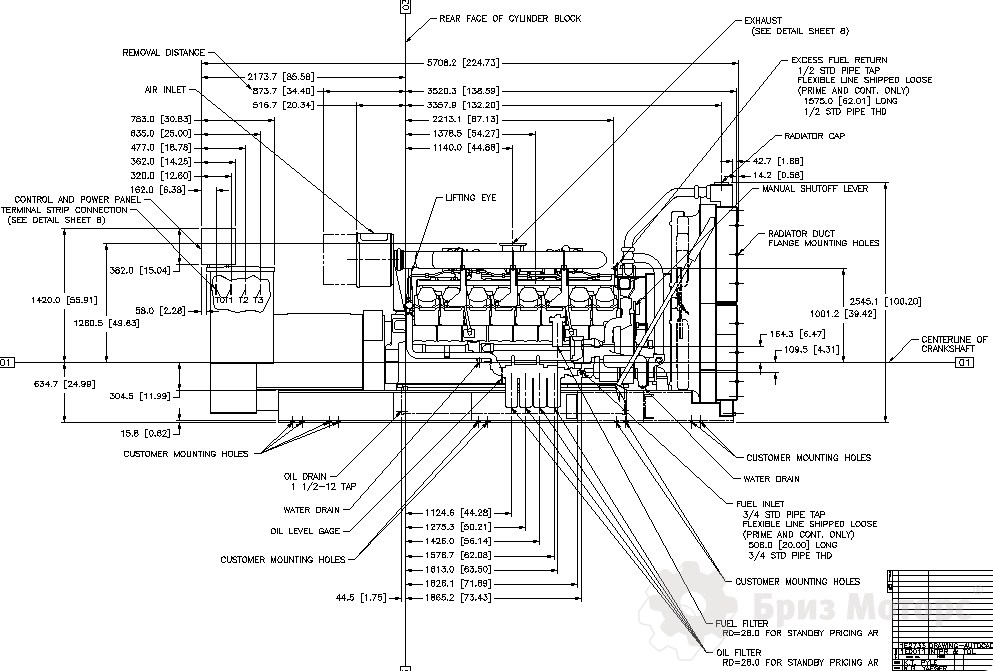

Габариты и вес (открытое исполнение)
Габариты, мм - открытое5731x2317x2545
Масса, кг - открытая14780
Описание Caterpillar 3516 в PDF
Техническое описание Caterpillar 3516

Все ДГУ 1500 кВт

Воздухоочиститель модульной конструкции с одним фильтрующим элементом для нормального режима работы с индикатором запыленности.

Насос рубашки охлаждения.

Насос контура охлаждения наддувочного воздуха*. Радиатор, рассчитанный на работу при температуре окружающего воздуха 43ºС.

Вентилятор радиатора и его привод с защитными кожухами. Дренажная линия с краном для слива охлаждающей жидкости.

Датчик уровня охлаждающей жидкости.

Устройство предупреждения о низком уровне охлаждающей жидкости и выключения двигателя

Устройство предупреждения о повышенной температуре охлаждающей жидкости и отключения двигателя Охлаждающая жидкость с увеличенным сроком службы

компании Caterpillar****

Выпускной коллектор

Фланец на выходе/выходах выполнен в соответствии со стандартом ANSI.

Фильтры тонкой очистки топлива. Охладитель обратного топлива Ручной насос для прокачки топлива.

Гибкие топливные шланги и трубопроводы

Трехфазный, бесщеточный, со статическим регулированием Возбудитель с постоянным магнитом

Цифровой регулятор напряжения с трехфазным регулированием

Электроизоляция класса H Подъем температуры класса F Концевая заделка шин Детекторы температуры обмотки

Нагревательные элементы, препятствующие конденсации влаги.

Электронный, работающий в изохронном режиме

EMCP II+ (установлена на генераторе и обращена к его задней части)

Смазочное масло.

Шестеренчатый насос смазочного масла. Встроенный маслоохладитель смазочного масла.

Масляный фильтр, наливная горловина и щуп для измерения уровня масла.

Маслосливной патрубок с краном Система эвакуации картерных газов

Балки, выполненные из конструкционной стали (330 мм). Пружинные виброамортизаторы (поставляются в разобранном виде)

Электростартер(ы), 24 В Зарядочный генератор, 45 А

Аккумуляторные батареи со стойкой и кабелями Выключатель массы аккумуляторных батарей

ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+ CATERPILLAR

Панель управления с рабочим напряжением 24 В постоянного  тока.

Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.

Запираемая дверца на петлях.

Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.

Подсветка панели.

Автоматическое управление запуском и остановом. Реостат регулировки напряжения.

Надежная система дистанционного измерения параметров переменного тока.

Цифровые индикаторы:

Частоты вращения; Наработки в часах; Давления масла; Температуры охлаждающей жидкости; Напряжения постоянного тока; Линейного напряжения, фазного напряжения, фазного тока (А); Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности

Защитные устройства со световой индикацией для останова по причине:

Пониженного давления масла;

Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;

Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)

Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;

перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности

3 свободных светодиода для дополнительных индикаторов (программируемые)

3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров
