Дизельная электростанция CTM C.180 - Cummins (145 кВт)

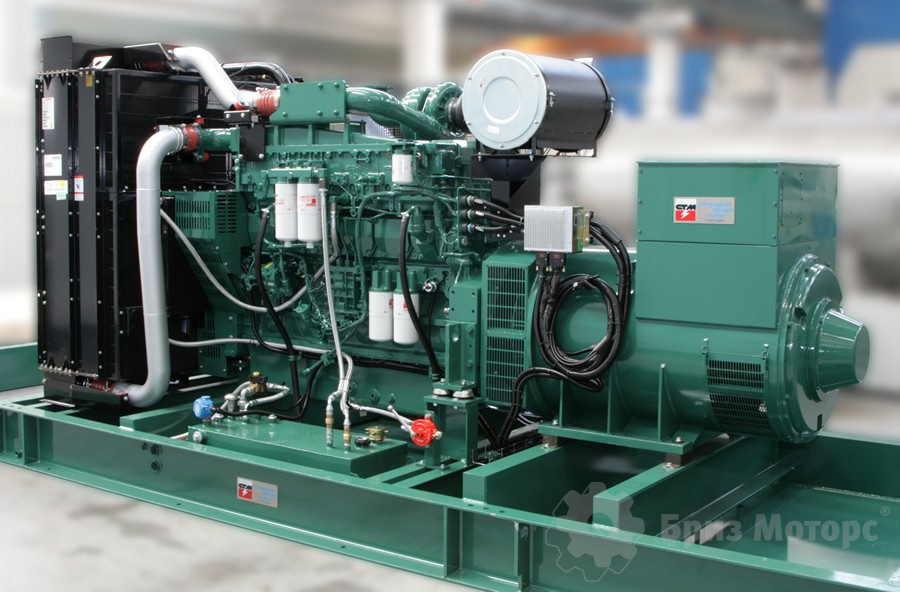

CTM C.180 - Cummins (145 кВт) - дизельная электростанция на раме CTM C.180 - Cummins (145 кВт) - дизельная электростанция на раме
Мощность

Номинальная181 кВА / 145 кВт

Резервная199 кВА / 159 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins 6CTA8.3G2

Вид исполнения:

Дизельная электростанция CTM C.180 - Cummins (145 кВт)

Дизельная электростанция CTM C.180 предлагает 145 кВт номинальной мощности и 160 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 30 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) 6CTA8.3G2 объемом 8.3 литров. Емкость встроенного бака достигает 520 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.180 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Номинальная мощность электростанции (кВт)145
Двигатель
Производитель двигателяCummins
Модель двигателя6CTA8.3G2
Количество и размещение цилиндров6, рядное
Максимальная мощность двигателя, кВт175
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)8.3
Объём масляной системы, л23.8
Удельный расход топлива, л/кВт*ч0.275
Расход топлива при 50% нагрузке, л/час20
Расход топлива при 75% нагрузке, л/час30
Расход топлива при 80% нагрузке30
Расход топлива при 100% нагрузке, л/час40
Генератор
Производитель генератораMarelli
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое2700x1300x1600
Ёмкость бака, л (на раме)520
Макс. автономия (при нагрузке 100%), ч13
Масса, кг - открытая1900
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух4100x1250x2100
Ёмкость бака, л (кожух)360
Масса, кг - кожух2770
Описание CTM C.180 - Cummins в PDF

Все ДГУ 150 кВт

  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
