Дизельная электростанция CTM C.1940 - Cummins (1 555 кВт)

CTM C.1940 - Cummins (1 555 кВт) - дизельная электростанция на раме CTM C.1940 - Cummins (1 555 кВт) - дизельная электростанция на раме
Мощность

Номинальная1943 кВА / 1555 кВт

Резервная2137 кВА / 1710 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins QSK60GS3

Вид исполнения:

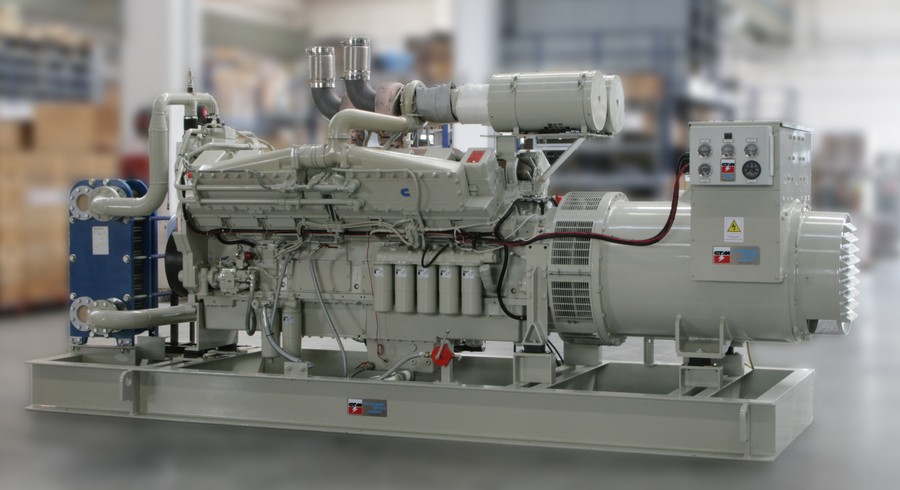

Дизельная электростанция CTM C.1940 - Cummins (1 555 кВт)

Дизельная электростанция CTM C.1940 предлагает 1555 кВт номинальной мощности и 1710 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 311 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) QSK60GS3 объемом 60 литров. Емкость встроенного бака достигает 1500 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.1940 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Номинальная мощность электростанции (кВт)1555
Двигатель
Производитель двигателяCummins
Модель двигателяQSK60GS3
Количество и размещение цилиндров16, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт1835
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)60.2
Объём масляной системы, л280
Удельный расход топлива, л/кВт*ч0.267
Расход топлива при 50% нагрузке, л/час207.4
Расход топлива при 75% нагрузке, л/час311
Расход топлива при 80% нагрузке311
Расход топлива при 100% нагрузке, л/час414.6
Генератор
Производитель генератораMarelli
Модель генератораMJB450LB4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое6200x2300x2550
Ёмкость бака, л (на раме)1500
Макс. автономия (при нагрузке 100%), ч3.6
Масса, кг - открытая15000

Все ДГУ 1600 кВт

Cummins KTA50G8
  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Каталог электростанций Cummins (США)

Модель

Двигатель

Номин.
мощность,
кВт

Расход,
л/ч,
75%

Габариты

модель

цилиндры

ход поршня

объем

длина-ширина-высота

масса

Дизельные электростанции на двигателях Cummins

C.1260

KTA50G3

16

159*159

50,3

1008

199

5150*1650*2300

10 000

C.1400

KTA50G8

16

159*159

50,3

1120

222

5700*1650*2300

12 000

C.1890

QSK60G3

16

159*159

60,2

1512

270

6200*2300*2550

15 000

C.1940

QSK60GS3

16

159*159

60,2

1555

311

6200*2300*2550

15 000

C.2030

QSK60G4

16

159*159

60,2

1627

291

6200*2300*2550

15 500
