Дизельная электростанция CTM C.500 - Cummins (400 кВт)

CTM C.500 - Cummins (400 кВт) - дизельная электростанция на раме CTM C.500 - Cummins (400 кВт) - дизельная электростанция на раме
CTM - все модели и цены
Мощность

Номинальная500 кВА / 400 кВт

Резервная550 кВА / 440 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins QSX15G8

Вид исполнения:

Дизельная электростанция CTM C.500 - Cummins (400 кВт)

Дизельная электростанция CTM C.500 предлагает 400 кВт номинальной мощности и 440 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 79 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) QSX15G8 объемом 15 литров. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.500 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
Технические характеристики Комплектация Панель управления Контейнер
Номинальная мощность электростанции (кВт)400
Двигатель
Производитель двигателяCummins
Модель двигателяQSX15G8
Количество и размещение цилиндров6, рядное
Максимальная мощность двигателя, кВт477
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)15
Объём масляной системы, л91
Удельный расход топлива, л/кВт*ч0.262
Расход топлива при 50% нагрузке, л/час52.5
Расход топлива при 75% нагрузке, л/час78.7
Расход топлива при 80% нагрузке78
Расход топлива при 100% нагрузке, л/час104.9
Генератор
Производитель генератораMarelli
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое3400x1500x2100
Ёмкость бака, л (на раме)900
Макс. автономия (при нагрузке 100%), ч8.6
Масса, кг - открытая4100
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух5200x1650x2300
Ёмкость бака, л (кожух)950
Масса, кг - кожух5500
Описание CTM C.500 - Cummins в PDF
Инструкция по эксплуатации и техническому обслуживанию CTM C.500 - Cummins

Все ДГУ 400 кВт

  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
Цена Прислать

Посмотреть все цены

Выбрать контейнер

Наличие

На складе

Гарантия
24 месяца / 2000 моточасов
Заказать

Преимущества CTM C.500 - Cummins:

  • Высокое качество сборки ДЭС
  • Срок поставки - 4 недели
  • Низкий уровень шума
  • 40 тысяч моточасов
Двигатель Cummins QSX15G8:

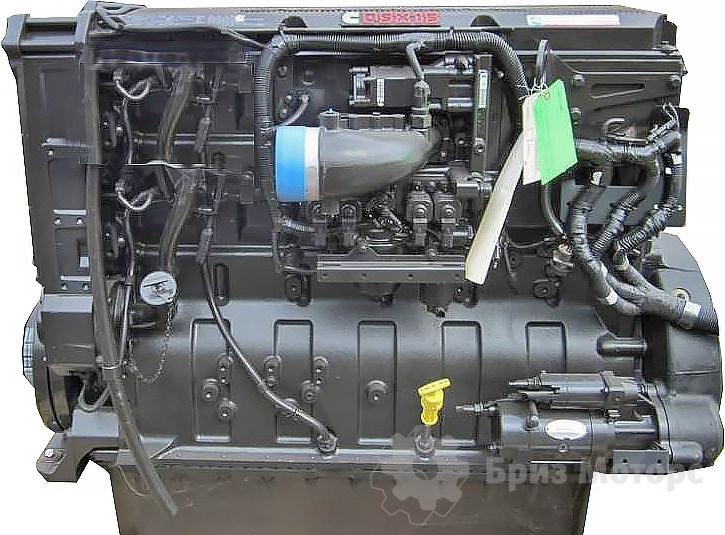

Двигатель Cummins QSX15G8, фото 1
Cummins QSX15
