Дизельная электростанция CTM Deutz-130 (104 кВт)

CTM Deutz-130 (104 кВт) - дизельная электростанция на раме CTM Deutz-130 (104 кВт) - дизельная электростанция на раме
Мощность

Номинальная130 кВА / 104 кВт

Резервная143 кВА / 114 кВт

Напряжение380 В, 3 фазы

Двигатель

Deutz BF4M 1013FC

Вид исполнения:

Номинальная мощность электростанции (кВт)104
Двигатель
Производитель двигателяDeutz
Модель двигателяBF4M 1013FC
Количество и размещение цилиндров4
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт163
Объем двигателя (л)4.8
Расход топлива при 75% нагрузке, л/час20,8
Генератор
Производитель генератораMarelli
Габариты и вес (открытое исполнение)
Габариты, мм - открытое2500x1000x1400
Масса, кг - открытая1280
Инструкция по эксплуатации и техническому обслуживанию CTM Deutz-130
Техническое описание CTM Deutz-130

Все ДГУ 104 кВт

4 преимущества электростанции DEUTZ 104 кВт:

  • обеспечивают высокую удельную мощность и крутящий момент при оптимальном для данных характеристик весе силовых установок
  • работают в неблагоприятных условиях и при длительной максимальной нагрузке без снижения моторесурса и уменьшения межремонтного периода
  • потребляют минимум топлива, благодаря чему являются одними из самых экономичных по соотношению затрат на выработку 1 кВтч электроэнергии
  • отвечают требованиям в области экологической безопасности (можно устанавливать генераторные установки DEUTZ в непосредственной близости от постоянного нахождения и работы людей).

Контакты для заказа>>>

Чертеж Deutz BF4M1013

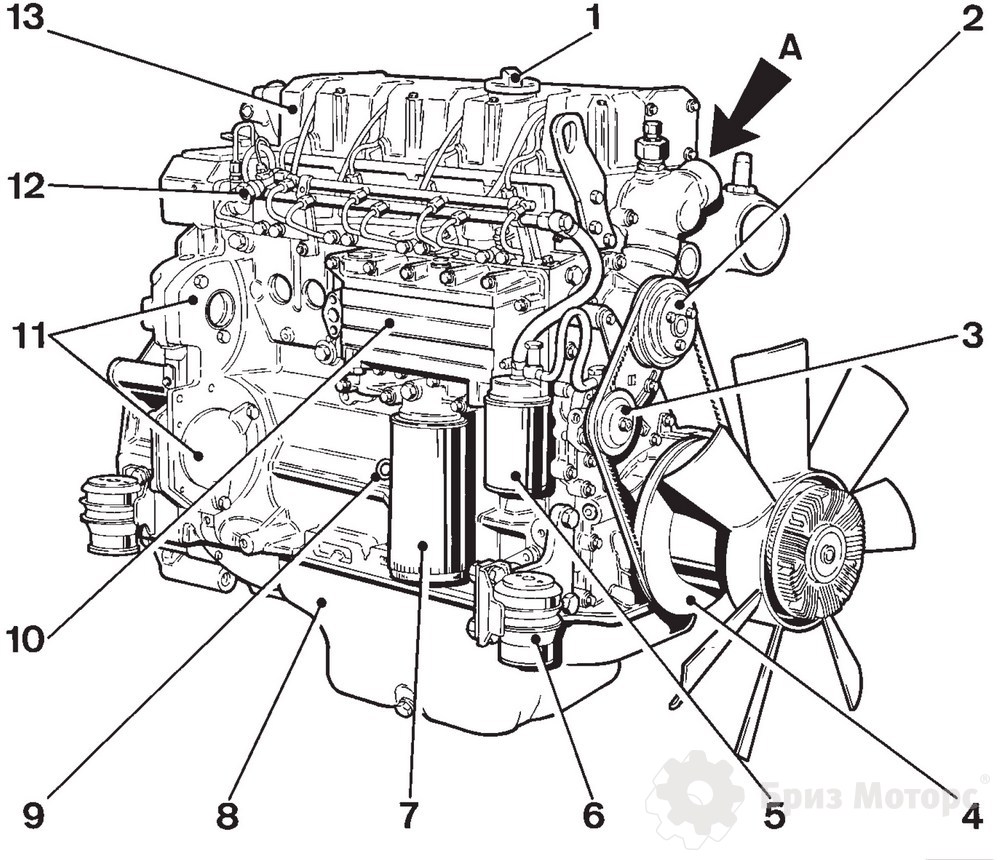

Deutz BF4M1013

1 Маслоналивная горловина

2 Насос для подачи охлаждающей жидкости

3 Топливоподкачивающий насос

4 Демпфер

5 Сменный фильтр для смазочного масла

6 Подвеска двигателя

7 Сменный топливный фильтр

8 Масляный поддон

9 Указатель уровня масла

10 Масляный радиатор

11 Элемент для присоединения гидравлического насоса

12 Трубопровод для слива просачивающегося топлива с клапаном для поддержания напора

13 Головка блока цилиндров

А Подводящая линия охлаждающей жидкости


Deutz BF4M1013

1 Наливной патрубок для охлаждающей жидкости с крышкой

2 Компенсационный бак (КБ)

3 Вентиляционная линия от блока головки цилиндров к компенсационному баку

4 Трубопровод для охлаждающей жидкости от картера двигателя к радиатору системы жидкостного охлаждения двигателя

5 Уравнительный трубопровод от компенсационного бака (КБ) к радиатору

6 Трубопровод для наддувочного воздуха от турбокомпрессора, работающего на ОГ, к охладителю наддувочного воздуха (ОНВ)

7 Воздухоочиститель с сухим фильтрующим элементом

8 Воздухопровод для впускаемого воздуха между воздухоочистителем с сухим фильтрующим элементом и турбокомпрессором, работающим на ОГ

9 Турбокомпрессор, работающий на ОГ (ТКОГ)

10 Трубопровод для охлаждающей жидкости от картера к радиатору системы жидкостного  охлаждения двигателя

11 Охладитель наддувочного воздуха (ОНВ)

12 Радиатор системы жидкостного охлаждения двигателя (РСЖОД)

13 Трубопровод для охлаждающей жидкости от радиатора системы жидкостного охлаждения
