Дизельная электростанция CTM M.1260 - 1 МВт (1 000 кВт)

CTM M.1260 - 1 МВт (1 000 кВт) - дизельная электростанция на раме CTM M.1260 - 1 МВт (1 000 кВт) - дизельная электростанция на раме
Мощность

Номинальная1250 кВА / 1000 кВт

Резервная1375 кВА / 1100 кВт

Напряжение380 В, 3 фазы

Двигатель

Mitsubishi S12R-PTA

Вид исполнения:

Дизельная электростанция CTM M.1260 - 1 МВт (1 000 кВт)

Дизельная электростанция CTM M.1260 предлагает 1000 кВт (1 МВт) номинальной мощности и обладает экономичным уровнем расхода топлива – 198 л/ч при 75% нагрузке. Внутри станции установлен двигатель Mitsubishi (Япония) S12R-PTA объемом 49 литров и генератор Marelli (Италия). Емкость встроенного бака - 900 литров опции – до 5000 л). Эта электростанция мощностью 1 МВт подходит тем заказчикам, у которых высокие требования к двигателю, генератору и сборке, но при этом одна из самых низких цен (даже по сравнению с российскими производителями).

5 преимуществ электростанции CTM M.1260 мощностью 1 Мвт:

Высокое качество японского двигателя Mitsubishi (Япония) S12R-PTA мощностью 1000 кВт и низкая цена – 153000 евро.

  • Compagnia Tecnica Motori (CTM) – концерн с опытом производства ДЭС 50 лет
  • Двигатель Mitsubishi (Япония) S12R-PTA – недорогой и надежный
  • Прямые поставки ДГУ с завода в Италии: нет посредников и завышенной цены
  • Наработка до капремонта 30 000 моточасов при полной нагрузке
  • Гарантия завода 2000 моточасов для ДГУ

Узнать больше>>>

Номинальная мощность электростанции (кВт)1000
Двигатель
Производитель двигателяMitsubishi
Модель двигателяS12R-PTA
Количество и размещение цилиндров12, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт1190
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)49
Объём масляной системы, л180
Удельный расход топлива, л/кВт*ч0.262
Расход топлива при 75% нагрузке, л/час198
Генератор
Производитель генератораMarelli
Модель генератораMJB400LB4 (Италия)
Стабильность выходного напряжения, %1
Габариты и вес (открытое исполнение)
Габариты, мм - открытое4500х2000х2350
Ёмкость бака, л (на раме)1000 (встроенный), 5000 (в контейнере)
Макс. автономия (при нагрузке 100%), ч3.8
Описание CTM M.1260 - 1 МВт в PDF

Все ДГУ 1000 кВт

3 преимущества двигателей Mitsubishi на M.1260 - 1 МВт:

  • Механическая система управления двигателем (впрыск топлива и управление турбокомпрессором) обеспечивает независимость от электроники и стабильность работы, а также обеспечивает быстрый приём номинальной нагрузки. Вентилятор и дефлекторы для обдува цилиндров, система смазки и приводная система передач устроены просто и поэтому не отказывают.
  • Ресурс не менее 40 000 моточасов благодаря разделенной камере сгорания вихревого типа с самоочищающимися топливными форсунками. Система прямого впрыска повышает эффективность использования топлива. Работа в непрерывном режиме под полной нагрузкой в качестве основного источника энергоснабжения.
  • Низкий уровень вибраций благодаря устойчивому к истиранию коленчатому валу и усиленному основанию.

Проекты Compagnia Tecnica Motori Mitsubishi 1260:

Комплектация:

  • Панель автоматического управления ComAp DST4602, GC350
  • Охлаждение двигателя – радиатор, термостат, трубопроводы охлаждающей жидкости
  • Электронный регулятор частоты оборотов
  • Аккумуляторные батареи с соединительными проводами, стартер
  • Воздушные фильтры, турбокомпрессор, впускные коллекторы
  • Топливные фильтры, топливные насосы, топливопроводы
  • Сильфонный компенсатор газовыхлопного трубопровода, сухие выхлопные коллекторы
  • Масляный насос, масляные фильтры, система удаления картерных газов
  • Монтажная рама с виброизолирующими прокладками
  • Автомат защиты генератора
  • Промышленный глушитель
  • Подогрев ОЖ
  • Зарядное устройство АКБ
  • Комплект эксплуатационных документов на русском языке
  • Протокол заводских испытаний
  • Автоматический ввод резерва (цена 5400 евро)

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

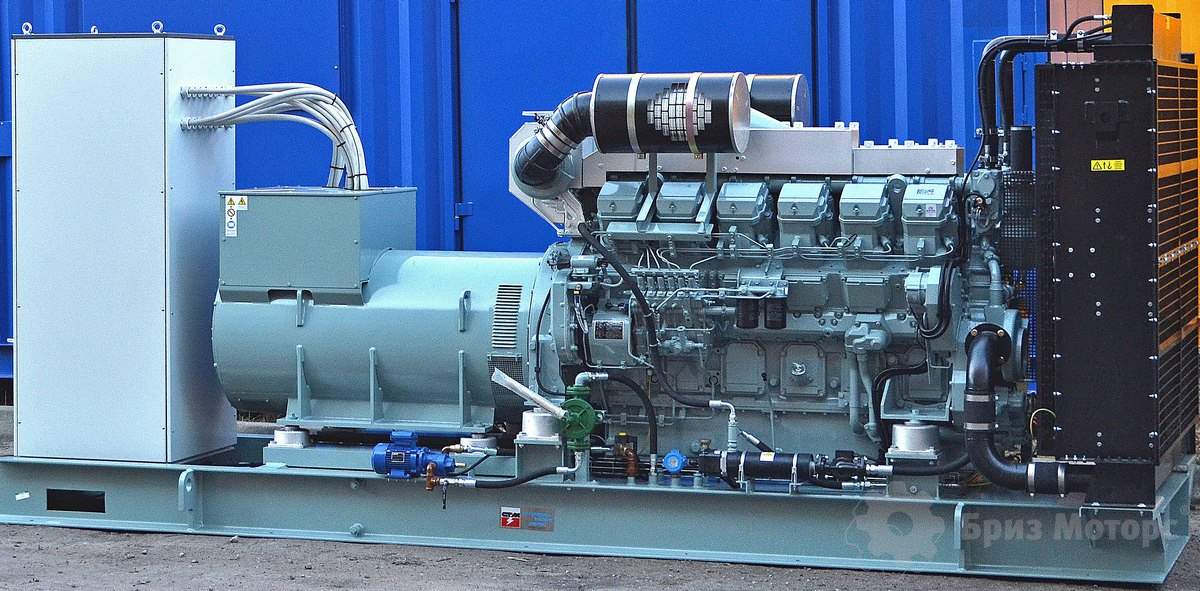

Фотографии электростанции 1000 кВт

Высоковольтная CTM M.1260 1 МВт (1000 кВт) 6,3 кВ

Высоковольтная CTM M.1260 1 МВт (1000 кВт) 6,3 кВ

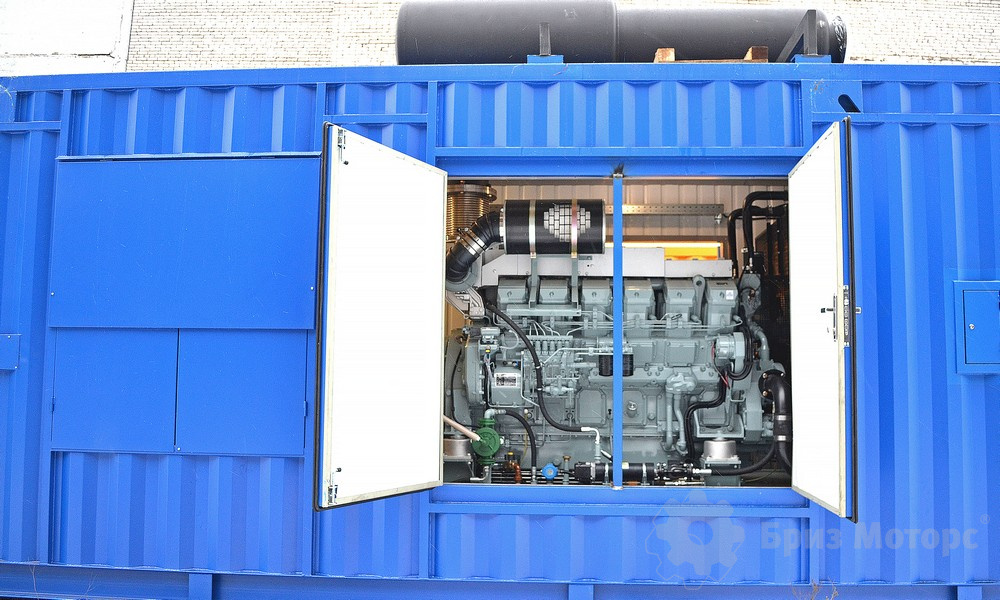

1000 кВт в контейнере


Чертеж электростанции M.1260

Чертеж дизельная электростанция 1000 кВт
Чертеж дизельная электростанция 1000 кВт CTM C.1260-02.jpg
Чертеж дизельная электростанция 1000 кВт CTM C.1260-03.jpg

Чертеж высоковольтной электростанции M.1260 (6,3 кВ)

высоковольтная ДЭС CTM M.1260 (1000 кВт, 6,3кВ)
высоковольтная ДЭС CTM M.1260 (1000 кВт, 6,3кВ)
высоковольтная ДЭС CTM M.1260 (1000 кВт, 6,3 кВ)

Инструкция по двигателю Mitsubishi S12R-PTA
