Дизельная электростанция CTM M.1900 (1 500 кВт)

CTM M.1900 (1 500 кВт) - дизельная электростанция на раме CTM M.1900 (1 500 кВт) - дизельная электростанция на раме
Мощность

Номинальная1875 кВА / 1500 кВт

Резервная2062 кВА / 1650 кВт

Напряжение380 В, 3 фазы

Двигатель

Mitsubishi S16R-PTA2

Вид исполнения:

Дизельная электростанция CTM M.1900 (1 500 кВт)

Дизельная электростанция CTM M.1900 предлагает 1520 кВт номинальной мощности и 1672 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 298 л/ч при 75% нагрузке. Внутри станции установлен двигатель Mitsubishi (Япония) S16R-PTA2 объемом 65 литров. Емкость встроенного бака достигает 1500 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM M.1900 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

3 преимущества двигателей Mitsubishi на M.1900:

  • Механическая система управления двигателем (впрыск топлива и управление турбокомпрессором) обеспечивает независимость от электроники и стабильность работы, а также обеспечивает быстрый приём номинальной нагрузки. Вентилятор и дефлекторы для обдува цилиндров, система смазки и приводная система передач устроены просто и поэтому не отказывают.
  • Ресурс не менее 40 000 моточасов благодаря разделенной камере сгорания вихревого типа с самоочищающимися топливными форсунками. Система прямого впрыска повышает эффективность использования топлива. Работа в непрерывном режиме под полной нагрузкой в качестве основного источника энергоснабжения.
  • Низкий уровень вибраций благодаря устойчивому к истиранию коленчатому валу и усиленному основанию.
Номинальная мощность электростанции (кВт)1500
Двигатель
Производитель двигателяMitsubishi
Модель двигателяS16R-PTA2
Количество и размещение цилиндров16, V-образное
Максимальная мощность двигателя, кВт1740
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)65.37
Объём масляной системы, л230
Удельный расход топлива, л/кВт*ч0.261
Расход топлива при 50% нагрузке, л/час198.8
Расход топлива при 75% нагрузке, л/час298
Расход топлива при 100% нагрузке, л/час397.2
Генератор
Производитель генератораMarelli
Модель генератораMJB 400-LB4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое5500х2200х2600
Ёмкость бака, л (на раме)1500
Масса, кг - открытая13500
Описание CTM M.1900 в PDF

Все ДГУ 1500 кВт

Комплектация:

  • Панель автоматического управления ComAp DST4602, GC350
  • Охлаждение двигателя – радиатор, термостат, трубопроводы охлаждающей жидкости
  • Электронный регулятор частоты оборотов
  • Аккумуляторные батареи с соединительными проводами, стартер
  • Воздушные фильтры, турбокомпрессор, впускные коллекторы
  • Топливные фильтры, топливные насосы, топливопроводы
  • Сильфонный компенсатор газовыхлопного трубопровода, сухие выхлопные коллекторы
  • Масляный насос, масляные фильтры, система удаления картерных газов
  • Монтажная рама с виброизолирующими прокладками
  • Автомат защиты генератора
  • Промышленный глушитель
  • Подогрев ОЖ
  • Зарядное устройство АКБ
  • Комплект эксплуатационных документов на русском языке
  • Протокол заводских испытаний
  • Автоматический ввод резерва (цена 5400 евро)

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

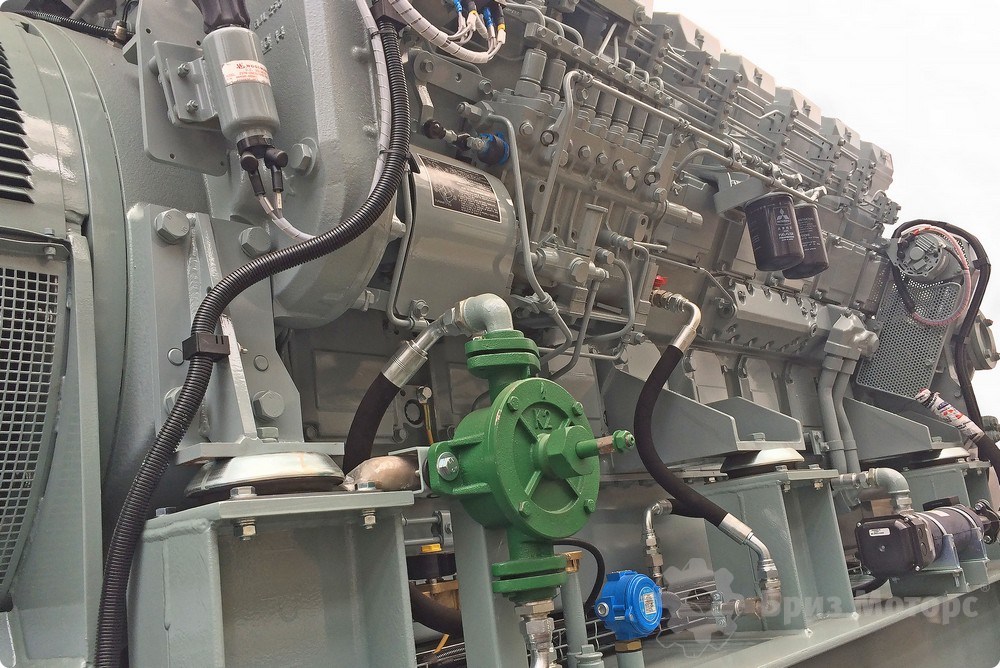

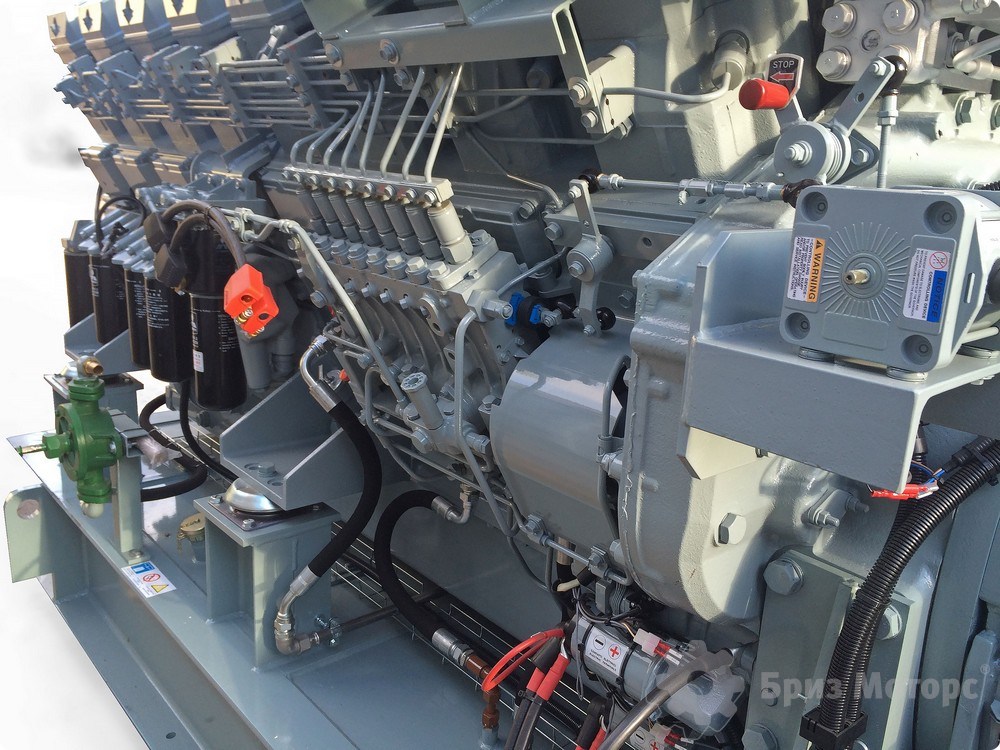

Фото дизельной электростанции 1500 кВт - CTM M.1900 (поставка 2015 года)

Дизельная электростанция 1500 кВт - CTM M1900

электростанция 1500 кВт

электростанция 1500 кВт

Чертеж электростанции 1500 кВт

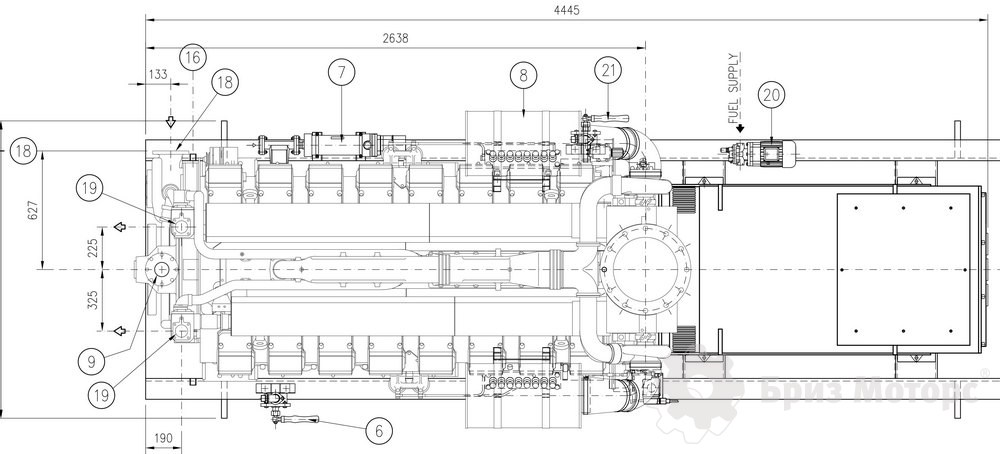

Чертеж электростанции 1500 кВт -01

Чертеж электростанции 1500 кВт -02

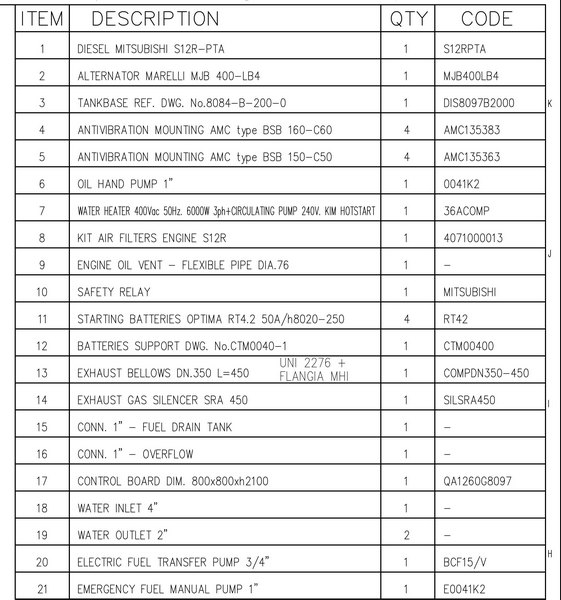

Чертеж электростанции 1500 кВт -03

Дизельная электростанция 1500 кВт

Инструкция по двигателю Mitsubishi S16R



Каталог электростанций с двигателями Mitsubishi

Модель

Двигатель

Номин.
мощность,
кВт

Расход,
л/ч,
75%

Габариты

модель

цилиндры

ход поршня

объем

длина-ширина-высота

масса

Дизельные электростанции на двигателях Mitsubishi

М.1260

S12R PTA

12

170*180

49,03

1008

198

4500*2000*2350

15 600

М.1400

S12R PTA2

12

170*180

49,03

1120

220

4500*2000*2350

16 100

М.1500

S12RY2 PTAW

12

170*180

49,03

1232

230

4500*2000*2350

17 000

М.1730

S16R PTA

16

170*180

65,37

1384

264

5300*2000*2600

23 000

М.1900

S16R PTA2

16

170*180

65,37

1520

298

5500*2000*2600

23 500

М.2000

S16R PTAA2

16

170*180

65,37

1600

306

6000*2150*2800

24 500
