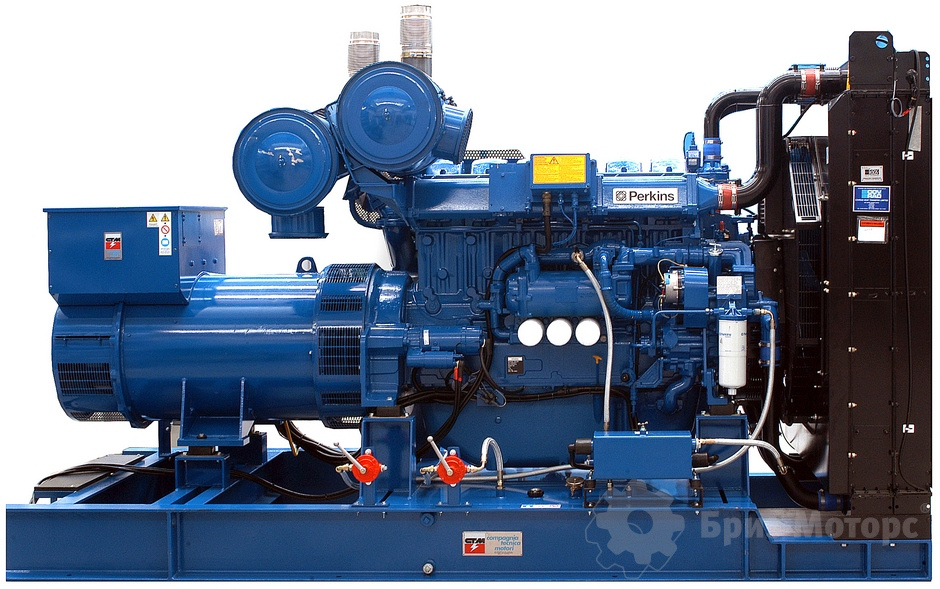

Дизельная электростанция CTM SP.500 - Perkins (400 кВт)

CTM SP.500 - Perkins (400 кВт) - дизельная электростанция на раме CTM SP.500 - Perkins (400 кВт) - дизельная электростанция на раме
CTM - все модели и цены
Мощность

Номинальная500 кВА / 400 кВт

Резервная550 кВА / 440 кВт

Напряжение380 В, 3 фазы

Двигатель

Perkins 2506C-E15TAG2

Вид исполнения:

Дизельная электростанция CTM SP.500 - Perkins (400 кВт)

Дизельная электростанция CTM SP.500 предлагает 400 кВт номинальной мощности и 440 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 81 л/ч при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 2506C-E15TAG2 объемом 15.2 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.500 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
Технические характеристики Комплектация Панель управления Контейнер
Номинальная мощность электростанции (кВт)400
Двигатель
Производитель двигателяPerkins
Модель двигателя2506C-E15TAG2
Количество и размещение цилиндров6, рядное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт478
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)15.2
Объём масляной системы, л62
Удельный расход топлива, л/кВт*ч0.25
Расход топлива при 50% нагрузке, л/час50
Расход топлива при 75% нагрузке, л/час75
Расход топлива при 100% нагрузке, л/час100
Генератор
Производитель генератораStamford
Модель генератораUC274K
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое3400x1300x2100
Ёмкость бака, л (на раме)900
Макс. автономия (при нагрузке 100%), ч9
Масса, кг - открытая4100
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух5200x1650x2550
Ёмкость бака, л (кожух)950
Масса, кг - кожух5900

Все ДГУ 400 кВт

  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
Цена Прислать

Посмотреть все цены

Выбрать контейнер

Наличие

На складе

Гарантия
24 месяца / 2000 моточасов
Заказать

Преимущества CTM SP.500 - Perkins:

  • Высокое качество сборки ДЭС
  • Срок поставки - 4 недели
  • Низкий уровень шума
  • 40 тысяч моточасов
