Панели управления ComAp InteliLite, InteliGen, InteliMains, InteliSys

ComAp Systems - блоки управления серий InteliLite, InteliGen, InteliMains или InteliSys, а для защиты сети используется модуль InteliProtec, а в случае необходимости, NPU–FU и NPU–FUV.

InteliSys

ПАРАЛЛЕЛЬНОЕ ПРИМЕНЕНИЕ С ПОДДЕРЖКОЙ КОГЕНЕРАЦИОННЫХ  УСТАНОВОК

InteliSys NT – это свободно программируемый контроллер новой серии NT для управления и защиты двигатель-генераторов в различных режимах (от самых простых аварийных до сложных параллельных с поддержкой когенерационных установок). Установка контроллера очень простая благодаря съемному дисплею.

  • Поддержка когенерационных установок (программируемая ПИД регулирующая петля и другие вложенные функции PLC)
  • Поддержка двигателей с электронным впрыском (J1939, ModBus и другие протоколы); сигнализация изображается в простом тексте
  • Ввод мощности в режимах: Baseload, Import/Export, Ext. аналоговым сигналом, Температура (спец. для когенерации – сохраняет температуру из обменника)
  • Оптимизация количества работающих двигатель-генераторов в применениях с несколькими генераторами
  • Конфигурируемые вводы и выводы по желанию заказчика
  • История событий с памятью до 1000 записей
InteliSys_NT_BaseBox

InteliGen

ПАРАЛЛЕЛЬНОЕ ПРИМЕНЕНИЕ

InteliGen NT - это свободно программируемый контроллер новой серии NT для управления и защиты двигатель-генераторов в различных режимах (от самых простых резервных по сложные параллельные применения).

  • AMF, непрерывные параллельные функции
  • Поддержка двигателей с электронным впрыском (J1939, ModBus и другие протоколы); сигнализация изображается в простом тексте
  • Ввод мощности в режимах: Baseload, Import/Export, Ext. аналоговым сигналом
  • Оптимизация количества работающих двигатель-генераторов в применениях с несколькими генераторам
  • Конфигурируемые вводы и выводы по желанию заказчика
  • История событий с памятью до 500 записей
InteliGen_NT

InteliMains

ПАРАЛЛЕЛЬНОЕ ПРИМЕНЕНИЕ

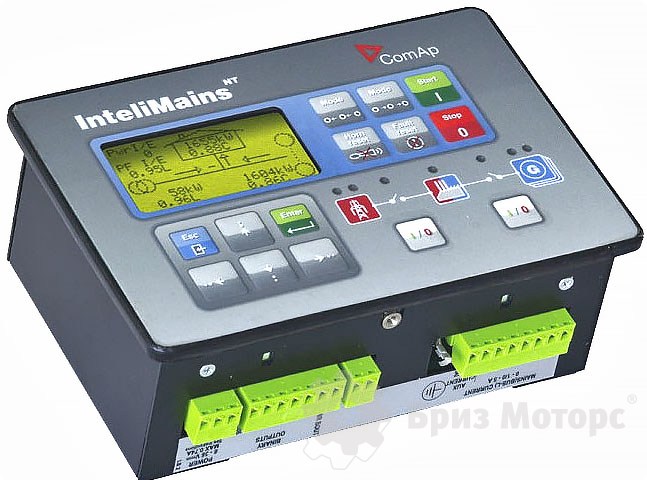

InteliMains NT предназначен для многочисленных применений (даже до 31 двигатель-генераторов), работающих параллельно с сетью. InteliMains NT соединяет  группу двигатель-генераторов с сетью или группу двигатель-генераторов между собой. Контроллер позволяет осуществлять обратную синхронизацию группы агрегатов, работающих в островном режиме, к сети или к иной группе агрегатов, управляет главным выключателем или выключателем bus-tie

  • Измерение в сети: U, I, Гц, кВт, кВАr, кВА, PF, кВтчас, кВтчас
  • Измерение в шине: U, I, Гц
  • Обнаружение сбоя в сети при помощи интегрированных защит сети
  • Bus-tie mode
  • Настраиваемый частичный или полный контроль MCB защитного выключателя
  • История событий
InteliMains_NT

InteliLite AMF

РЕЗЕРВНОЕ ПРИМЕНЕНИЕ

InteliLite AMF – это единый контроллер для одногенераторных установок с резервированием сети. Контроллер отвечает всем требованиям по применению АРС (Автоматическое   Резервирование

Сети), включая контроль через модем, пользовательскую конфигурацию, комплектный мониторинг и защиту двигатель-генератора.

  • Поддержка двигателей с электронным впрыском – J1939 интерфейс (только модель IL-AMF 25)
  • Автоматический или ручной пуск/ останов двигатель-генератора
  • Параметры, изменяемые при помощи клавиатуры или компьютера
  • Измерение в сети: (50/60 Гц): U1-U3, Гц
  • Измерение в генераторе (50/60Гц): U1-U3,
  • I1-I3, Гц, кВт, кkВАr, кВтчас
  • Конфигурируемые вводы и выводы
IL-NT AMF 25

InteliLite MRS

ОСТРОВНОЕ ПРИМЕНЕНИЕ

InteliLite MRS - это единый контроллер одногенераторных установок в применениях с ручным и дистанционным включением.

  • Поддержка двигателей с электронным впрыском – J1939 интерфейс (только модели IL-MRS 15 и 16)
  • Автоматический или ручной пуск/ останов двигатель-генератора
  • Параметры, изменяемые при помощи клавиатуры или компьютера
  • Трехфазная защита генератора
  • Измерение в генераторе (50/60Гц): U1-U3, мониторинг и защиту двигатель- генератора.
InteliLite_MRS_15

InteliProtec

МОДУЛЬ ЗАЩИТЫ СЕТИ

InteliProtec – это модульная защита генераторов, работающих  параллельно с  питающей сетью. Содержит широкий спектр защитных функций, к которым о носится защита напряжения, частотная защита и защита от сверхтоков, векторное перемещение, скорость изменения частоты,

NPU-FU

УНИВЕРСАЛЬНАЯ ЗАЩИТА СЕТИ

NPU – это 3-× фазная защита сети для применений с генераторами, работающими параллельно с питающей сетью. Содержит настраиваемую частотную защиту, защиту напряжения, защиту последовательности фаз и защиту асимметрии напряжения.

comap

SPM (Single Prime Mover)

Островной режим работы одной установки – постоянный режим работы

Для установки с двигатель-генератором, работающим отдельно или в качестве резервной установки.

Основано на работе одного двигатель- генератора без питающей сети.

Генератор запускается при помощи кнопок на передней части контроллера или же при помощи дистанционного управления, или отдаленного включения.

Выбор подходящего контроллера зависит от сложности установки и количества требуемых бинарных и аналоговых сигналов.

SSB (Single Stand - By)

Резервный режим работы одной установки в случае сбоя в сети

Для установки с двигатель-генератором, работающим в качестве резервной установки в случае сбоя в сети.

Основано на наличии двух питающих источников: питающей сети и  двигатель-генератора.

В случае сбоя или нерабочих изменений первичного источника, питание для нагрузки осуществляется из вторичного источника.

Генератор запускается вручную или полностью автоматически.

Система управления проводит мониторинг первичного источника. В случае его сбоя автоматически запускается резервный источник с последующим подключением к  нагрузке.

Проверка состояния фазы и плавного перехода между обеими системами  питания.

Выбор подходящего контроллера зависит от сложности установки и количества требуемых бинарных и аналоговых сигналов.

SPtM (Single Parallel to Mains)

Работа одной установки с сетью

Применение подходит для двух питающих источников, первичной питающей  сети и  вторичного двигатель-генератора.

Контрольная система предлагает полностью автоматический контроль неисправностей питающей сети.

AMF (AMF – Auto Mains Fail) контроллер обладает стандартными  контрольными функциями, как и применение SSB. В основном варианте исполнения оператор может выбрать полностью автоматическую   или ручную систему.

Система управления позволят выполнять ‘ТЕСТ’ при переходе между двумя функциональными источниками так, чтобы удалось избежать перебоев в питании.

Генератор может работать в параллельном, режимах Импорт/Экспорт или режиме с основной нагрузкой.

Возможное отсоединение питающей сети от нагрузки позволяет оператору выбрать подходящий источник питания без сбоя в питании.


comap-2

SPI (Single Parallel Island)

Параллельная работа одной установки

Применение специально разработано для контрольной системы газовых и когенерационных установок.

Благодаря специальным софтверам возможен параллельный  ход двигатель-генератора с питающей сетью, а в случае необходимости, в островном режиме.

Разница по сравнению со стандартными применениями SPtM заключается в том, что у SPI нет контроля со стороны питающей сети – MCB (Mains Circuit Breaker)

Генератор может работать в основной параллельной нагрузке, используемый софтвер позволяет контролировать нагрузку при помощи наружных сигналов (температуры окружающей среды или воды).

Система управления основана на работе контроллера InteliSys; кроме всего прочего позволяет полностью контролировать вентили сложных когенерационных систем.

comap


MINT (Multiple INTernal)

Параллельная работа нескольких установок с сетью или в острове

Параллельное применение нескольких установок с внутренним контролем оборотов, напряжения,

синхронизации, разделения активной и безваттной мощностей.

Все необходимые контрольные функции выполнены внутри системы управления.

Применение разработано для параллельной работы двигатель-генераторов в островном режиме работы или работающих параллельно с питающей сетью.

Система управления для постоянного режима работы параллельной группы генераторов. Двигатель-генераторы альтернативно используются также в качестве вторичного источника питания в случае сбоя в питающей сети при использовании контроллера AMF с полным контролем контактора питающей сети.

Специфические свойства параллельной конфигурации двигателей можно оперативно настроить в месте  назначения.

Пусковые и операционные свойства системы являются приспосабливаемыми к рабочих условиям и нагрузке питания.

comap-4

MEXT (Multiple EXTernal)

Параллельная работа нескольких установок с наружным управлением разделения по вызовам и синхронизацией

Параллельное применение нескольких установок с внутренним контролем оборотов, напряжения, синхронизации, разделения активной и безваттной мощностей.

Система управления для постоянного режима работы параллельной группы генераторов.

Двигатель-генераторы можно альтернативно использовать также в качестве вторичного источника питания в случае сбоя в питающей сети  при использовании контроллера AMF с полным контролем контактора питающей сети.

Специфические свойства параллельной конфигурации двигателей можно оперативно настроить в месте назначения.

comap-1-5
